Технологии и
оборудование для сооружения "стены в грунте", используемые СГСТУ ВИОГЕМ
|

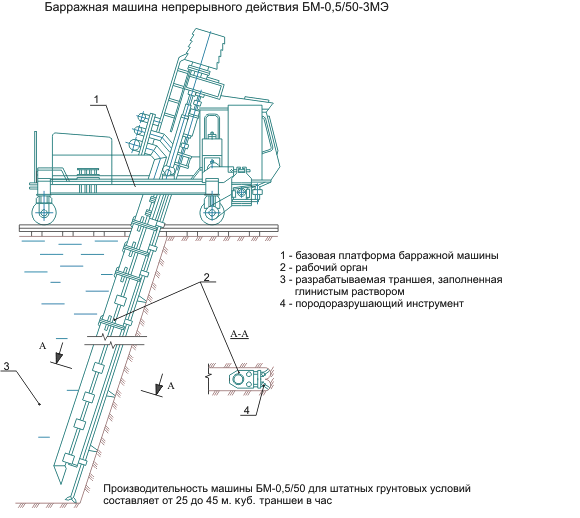

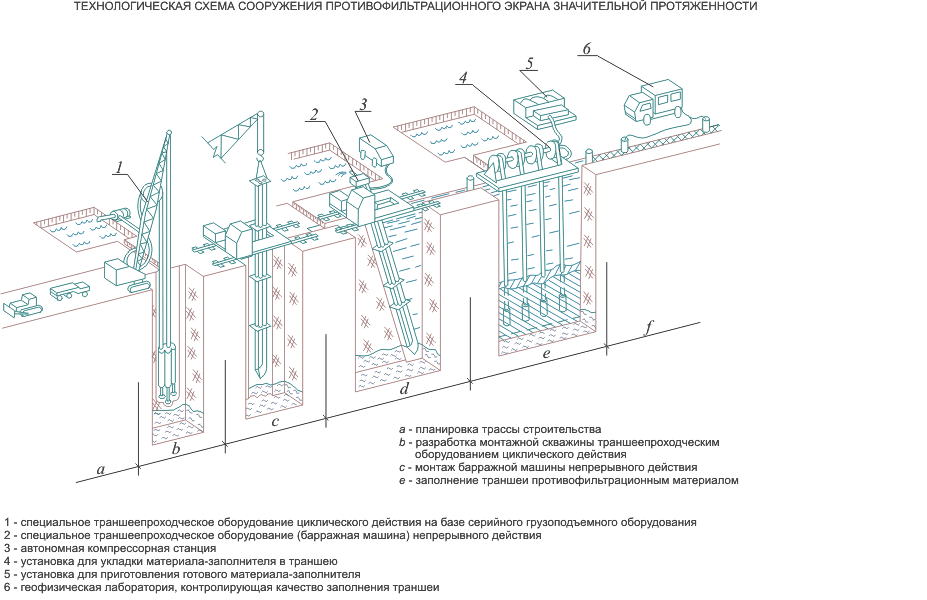

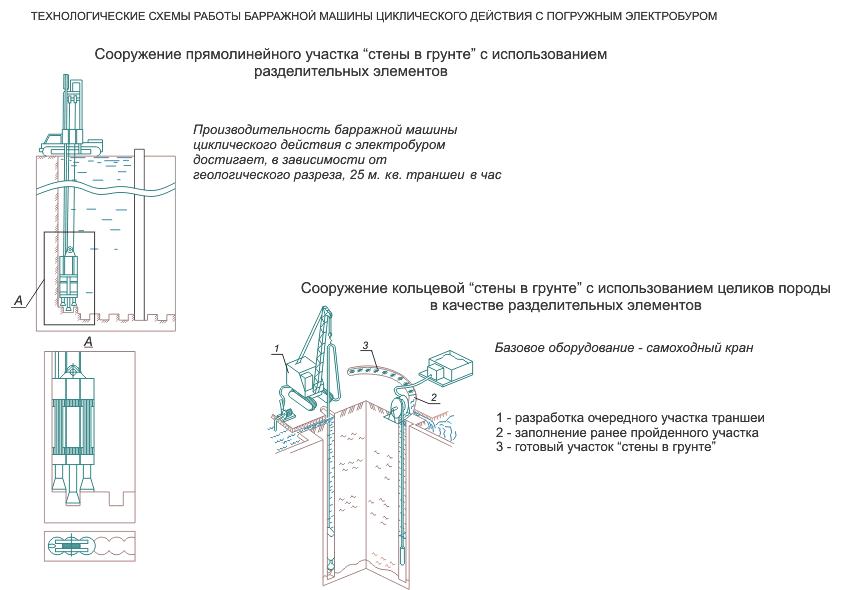

Барражные машины непрерывного действия (БМ-0,5/50-2М; БМ-0,5/50-3МЭ) применяются при разработке траншей прямолинейных участков противофильтрационного экрана (ПФЭ) или несущей стены в грунте (НСГ) значительной протяженности с глубиной заложения от 20 до 30 м. Диапазон геологических условий для машин такого типа ограничен однородными, без крупных каменистых включений, разрезами, представленными породами с пределом прочности на сжатие до 40 МПа. В этих условиях применимы два варианта технологии разработки траншеи. При разработке траншей глубиной до 20÷30 м рациональна технология с использованием инвентарных разделительных элементов. Подготовка барражной машины непрерывного действия к работе начинается с проходки монтажной скважины, свободное сечение которой должно быть не менее 0,5 х 1,2 м. Такая скважина, на 0,5÷1,0 м превышающая проектную глубину траншеи, может быть разработана с помощью специального бурового оборудования. В комплексе с барражными машинами непрерывного действия на ряде объектов для этой цели при глубине до 30 м использовались созданные в СГСТУ ВИОГЕМ машины цикличного действия БМ-30/0,5-3Ш с погружным рабочим органом бурового типа. В монтажной скважине размещается рабочий орган машины БМ-0,5/50-3МЭ, смонтированный на ее платформе. После запуска машины начинается проходка непрерывной траншеи требуемой глубины под защитой глинистого раствора. Разрушенная порода, извлекаемая эрлифтом в виде пульпы, поступает либо на очистную установку, либо в отстойник. Очищенный от породы, отстоявшийся глинистый раствор возвращается в траншею. По мере продвижения барражной машины с образованием траншеи ведется подготовка уже разработанных участков к заполнению либо противофильтрационным материалом (ПФЭ), либо конструкционным материалом (НСГ). Для этого участок изолируется от полости остальной траншеи с помощью инвентарных разделительных элементов. Металлический разделительный элемент с поперечным сечением, позволяющим ему перекрывать траншею, погружается под своим весом или с помощью вибропогружателя до надежного контакта с дном траншеи. Верхняя выступающая над поверхностью часть разделителя фиксируется растяжками либо специальным кондуктором. Ограниченный таким образом с двух сторон разделителями или разделителем и целиком породы участок траншеи подвергается при необходимости дополнительной очистке, после чего заполняется требуемым материалом. Ограничение области применения подобной технологии глубиной 25÷30 м объясняется значительными трудностями, возникающими при погружении инвентарных разделительных элементов на большие глубины и при последующем их извлечении. Существует также вариант технологии без применения разделительных элементов; в этом случае проходка траншеи также ведется непрерывно, и с некоторым отступлением от барражной машины выполняется непрерывное же заполнение траншеи с углом естественного откоса материала – заполнителя. Применение такой технологии ограничивается физико-механическими свойствами заполнителя и наиболее целесообразно при использовании в качестве заполнителя жестких конструктивных элементов (например, ж/б – конструкций), либо при значительной – более 30 м – глубине «стены в грунте». Для сооружения «стены в грунте» (ПФЭ) глубиной более 30 м разработана и в настоящее время близка к реализации технология, сочетающая непрерывный и цикличный способы проходки траншей. По данной технологии барражная машина непрерывного действия комплектуется двумя рабочими органами и дополнительной технологической оснасткой, в частности, двумя опорными рамами. Технологическая схема сооружения противофильтрационного экрана значительной протяженности. Сооружение «стены в грунте» барражными машинами цикличного действия. Область применения барражной машины цикличного действия конструкции ВИОГЕМ (БМ-30/0,5-3Ш) - разработка как прямолинейных в плане, так и имеющих достаточно сложную конфигурацию траншей шириной 0,5 м, в том числе замкнутых, глубиной до 50 м и преимущественно длиной не более 150 п.м. БМ-30/0,5-3Ш включает навеску трехшпиндельного погружного электробура на серийное базовое оборудование – кран, экскаватор или трубоукладчик (в настоящее время прорабатывается вариант специального базового оборудования, что повысит эффективность работы машины). Диапазон геологических условий включает широкий спектр пород – от супесей и суглинков до трещиноватых гранитов с пределом прочности на сжатие до 100 МПа. Основной операцией технологии проходки траншей барражными машинами цикличного действия является поочередная разработка отдельных заходок при последовательном погружении рабочего органа бурового типа и его извлечении. При разработке частично перекрывающихся заходок с образованием сплошной полости траншеи глубиной до 30 м проблема отделения участков, подлежащих заполнению, решается посредством установки инвентарных разделительных элементов с последующим их извлечением. Инвентарные металлические разделители в траншее, имеющей в плане периодический профиль с внутренними выступами, функционируют более надежно, чем в гладкой траншее от машины непрерывного действия, так как они прижимаются к выступам, перекрывая всю полость траншеи. При использовании в качестве материала «стены в грунте» жестких конструктивных элементов разработка траншеи может вестись без применения разделителей. При разработке траншей глубиной от 30 до 50 м (в частности, под ПФЭ) применяется технология поочередной разработки участков траншеи, состоящих из нескольких заходок, с оставлением между участками целиков породы, играющих роль разделителей. После заполнения соседних участков противофильтрационным твердеющим материалом и его схватывания целик разрабатывается. Подобная технология наиболее эффективна при строительстве сложных по конфигурации ПФЭ и других заглубленных сооружений, в том числе шахтных колодцев. Технологические схемы работы барражной машины циклического действия с погружным электробуром. Сооружение «стены в грунте» с помощью серийного экскаватора. При сооружении «стены в грунте» неглубокого заложения (глубиной до 13 м и шириной 0,6 м) в качестве траншеепроходческого оборудования СГСТУ ВИОГЕМ использует серийный экскаватор, модернизированный путем удлинения рукояти стрелы. Наиболее рационально использовать в таких случаях серийные экскаваторы с объемом ковша 1,0÷1,5 м. куб. – мощность базового оборудования является достаточной для выполнения таких работ. Диапазон геологических условий, позволяющий вести разработку траншей экскаваторным способом, достаточно широк – от песков и супесей (без крупных каменистых включений) до пластичных и тугопластичных глин. Технологическая схема сооружения «стены в грунте» с применением экскаватора также может включать использование инвентарных разделительных элементов, либо проходка может вестись блочным способом, с оставлением разделительных целиков породы. Разработка траншеи, конфигурация которой в плане может быть достаточно сложной, ведется под защитой глинистого раствора. |
 |
 |
